И-16 тип 24 1/48 ICM

Перейти вниз

И-16 тип 24 1/48 ICM  Empty И-16 тип 24 1/48 ICM

Сообщение автор ympyt 18.05.20 20:34

Приветствую всех.

Параллельно со сборкой бумажного SPAD XIII начал сборку И-16 тип 24 в 1/48 от ICM. Почти собрал кабину как дает производитель. Но возникло несколько моментов. Первое и главное что разочаровало, это отсутствие привязных ремней. Далее И-16 тип 24 это уже модель с винтом изменяемого шага и соответственно должно быть две ручки слева от пилота, а там просто рычажок. В общем я так думаю без фототравления не обойтись. Еще и приборную доску однако попортил, т.к покрасил прозрачную деталь с обратной стороны и думал нарисую штрихи шкал приборов, но потом понял что этого мне не сделать. В принципе ничего страшного приборку можно и распечатать и вклеить. Пока как то так.
И-16 тип 24 1/48 ICM  0a68fc636a8etИ-16 тип 24 1/48 ICM  9c06cbb4dfc6t

И-16 тип 24 1/48 ICM  Ad9d5eed1334tИ-16 тип 24 1/48 ICM  9981fdc09934t

И-16 тип 24 1/48 ICM  Cde95bea66f5t
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор Кузаков Владислав 19.05.20 22:34

Удачной сборки!
Привязные ремни, можно сделать из модельного скотча (тамийский красится хорошо). На нем и пряшки можно закрепить надежно.

_________________
Невозможное - возможно!
Кузаков Владислав
Кузаков Владислав

Награды :
И-16 тип 24 1/48 ICM  Oeae10И-16 тип 24 1/48 ICM  Zeze_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10


Сообщения : 2237
Репутация : 580
Возраст : 48
Откуда : Тюмень

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 20.05.20 18:45

Может попробую. Видел вроде где то технологию. Посматриваю на фототравление от Микродизайна. Но опыта работы с фототравлением нету. Да и ждать нет желания. Может у кого-то есть и сможет продать?
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор yf23 02.06.20 11:56

Опять я со своими советами похоже поздно.
Травленые ремни при не открытой кабине и обычной деталировке смысла не имеют.
Есть у меня некоторые модели в которых фототравленные привязные ремни, но поскольку я всегда кабины закрытыми делаю толку от этого ноль. Всё равно не видно. "Видишь суслика? - Нет. - И я не вижу, но он там есть."
Ремни из скотча. Очень просто делаются.
Нарезаешь скотч на полоски нужной ширины. Красишь в нужный цвет цвет.
Замки можно нарисовать краской, пряжки из проволоки подходящего диаметра на пинцете выгнуть или опять же нарисовать густой краской.
Приборку можно бутербродом сделать.
Высверли приборы, сточи приборку до минимума. Красишь, тонируешь и т.д.
Распечатай приборку на принтере в 1/48 (если надо я могу распечатать).
Распечатку красишь с тыльной стороны белым акрилом (краска на растворителе размазывает приборы). С лицевой - глянцевым лаком в несколько слоёв с промежуточной сушкой. С тыльной стороны клеишь приборы к доске.
После высыхания капаешь в каждый прибор глянцевый лак. Готово.
Рычажки любые из тянутого литника, ручка - капля ПВА
yf23
yf23

Награды :
И-16 тип 24 1/48 ICM  Oeae10И-16 тип 24 1/48 ICM  Zeze_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10

Сообщения : 70
Репутация : 62
Возраст : 48
Откуда : Тюмень

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 02.06.20 12:16

Спасибо Петр за советы, еще не поздно. Я пока дальше не продвинулся. С ремнями из скотча Влад показал как сделать, когда я к нему в гости заходил. Если есть приборка под И-16 тим 24 для ICM модели, скинь, не откажусь. По рычажкам, там немного форма плостко-согнутая, думаю сделать из жести от пивной банки и капельками ПВА имитировать рукоятки. Есть вопрос по окраске, на некоторых фото видел что бока кабины были окрашены в серый цвет, приборка в черный, а вот пол и РУС в зеленый, было ли такое? У себя пока покрасил в серый. За любую помощь буду благодарен.
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор yf23 02.06.20 12:43

Крась всё в серый на оригинале был А-14 серый/стальной.
Tamiya XF-53 (немного синее) или АКАН 83040.
Хотя у тебя и так нормальный цвет с учетом осветления.
Для приборки тебе только шкалы нужны по этому качай фото любого травла и масштабируй под ICM.
И-16 тип 24 1/48 ICM  Yma32310
И-16 тип 24 1/48 ICM  33184_10
yf23
yf23

Награды :
И-16 тип 24 1/48 ICM  Oeae10И-16 тип 24 1/48 ICM  Zeze_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10

Сообщения : 70
Репутация : 62
Возраст : 48
Откуда : Тюмень

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 02.06.20 13:19

Отличные приборки. Еще раз спасибо Петр. Подскажи еще пожалуйста. Один из вариантов окраски из инструкции в алюминиевый цвет со знаком гвардия. Фото данного борта я находил. Но что-то мне не вериться что в 1942 г. еще летали с окрасом полностью серебрянкой. Возможно тот борт был просто окрашен в белый зимний цвет? Там и пилоты стоят в зимнем обмундировании.И-16 тип 24 1/48 ICM  35704810
И-16 тип 24 1/48 ICM  26991310
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор yf23 05.06.20 0:54

Однозначной информации не нашёл.

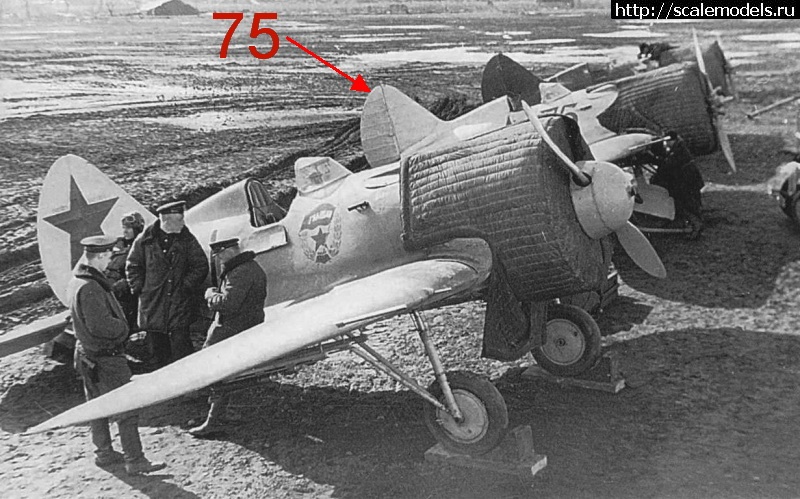

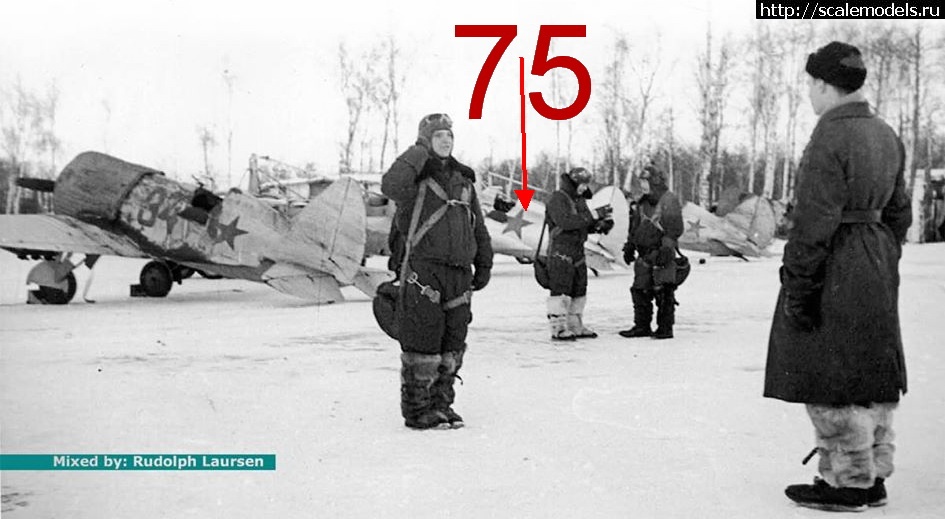

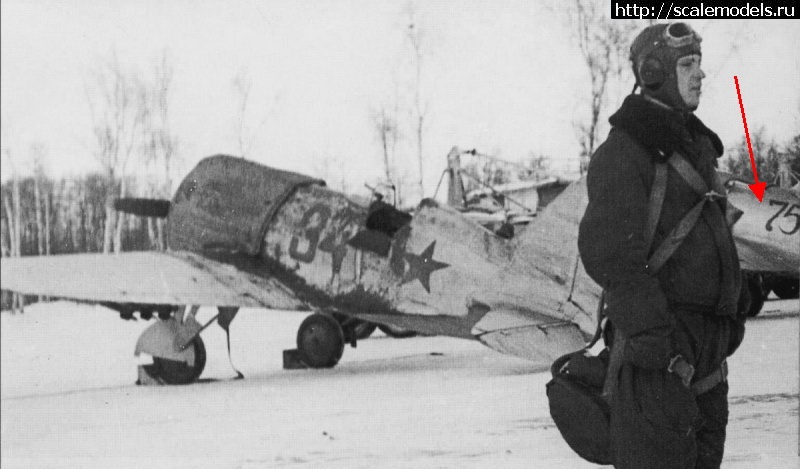

Вот несколько фото самолетов этого полка. На "скале" нашел.
К концу 1941 года был выпущен приказ запрещающий использовать
AII алюминиевый светло-серый в качестве зимней окраски.
У №75 цвет гладкий, полуматовый и №21 Цоколаева такой же.
Масляная краска светло-серая АЕ-9. Номер цвета нашел как FS15630.
На №21 обводка цифр белая точно и контрастна общем фону.
№75 и №21 свеже покрашены светло-серой масляной не смываемой,
а вот №34 смываемой казеиновой МК-7 по летнему камуфляжу.
И при смывке Мк-7 основное покрытие сильно повреждалось.
АЕ-9 и Мк-7 по оттенку похожи.
Мк-7 очень матовая, АЕ-9 полуматовая (как говорится вроде блестит, а вроде и нет).
И-16 тип 24 1/48 ICM  15824610
И-16 тип 24 1/48 ICM  15824611
И-16 тип 24 1/48 ICM  15824612
И-16 тип 24 1/48 ICM  15824614
yf23
yf23

Награды :
И-16 тип 24 1/48 ICM  Oeae10И-16 тип 24 1/48 ICM  Zeze_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10

Сообщения : 70
Репутация : 62
Возраст : 48
Откуда : Тюмень

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 05.06.20 13:39

Спасибо Петр за ответ. Еще дополнительно возник вопрос. У борта 34 низ просматривается и видна граница цветов. А вот борт Цоколаева и №75 границы зимней окраски сверху и низа не видно. Возможно борт Цоколаева был весь покрашен в зимний цвет?
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор yf23 05.06.20 13:58

Я так понимаю №21 и №75 полностью светло-серые.
Совсем недавно из покраски."Ободранность" почти отсутствует.
yf23
yf23

Награды :
И-16 тип 24 1/48 ICM  Oeae10И-16 тип 24 1/48 ICM  Zeze_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10

Сообщения : 70
Репутация : 62
Возраст : 48
Откуда : Тюмень

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 05.06.20 14:52

Спасибо за помощь.
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 13.05.21 23:47

Продолжаю неспешную стройку И-16. Модель собрал. Готовлю для грунтования что бы выявить проблемы сборки. ПВД сделал из игры от шприца. Хотел сделать и пулеметы в крыле, а то они какие то хлипкие. Взял инсулинновые шприцы, но все равно иголка кажется немного толстоватой. Да и думаю как буду сверлить. Нужно очень тонкое сверло.
И-16 тип 24 1/48 ICM  A983b399d57ct

И-16 тип 24 1/48 ICM  Eefc76bf5734t

И-16 тип 24 1/48 ICM  E491a3f742a3t

ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

energichnyi_lenivets поставил(а) лайк

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 13.05.21 23:52

Были и забавные моменты. Так пилот от Як-3 оказался малышом. В последующих моделях Звезда увеличила размеры пилотов. И пилот от Су-2 подошел как надо. Еще забавный момент в том что кресло пилота в модели пере размерено в большую сторону. Фото внизу.
И-16 тип 24 1/48 ICM  0166610fb172t И-16 тип 24 1/48 ICM  Eb199b7f0e42t
И-16 тип 24 1/48 ICM  Bd07e196234bt И-16 тип 24 1/48 ICM  50d5a16fd5fct
И-16 тип 24 1/48 ICM  0a5ea4a533f4t И-16 тип 24 1/48 ICM  9551e406faf1t

ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

energichnyi_lenivets поставил(а) лайк

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор yf23 13.05.21 23:57

Наружный диаметр ствола ШКАС 18 мм в 48 это 0,3 мм.
И-16 тип 24 1/48 ICM  Oe10
Толщина игл. Смотри цвет колпачка.
И-16 тип 24 1/48 ICM  Scale_10
yf23
yf23

Награды :
И-16 тип 24 1/48 ICM  Oeae10И-16 тип 24 1/48 ICM  Zeze_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10

Сообщения : 70
Репутация : 62
Возраст : 48
Откуда : Тюмень

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 14.05.21 0:24

Спасибо. Как всегда выручил. Попробую сделать.
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 14.05.21 0:24

Хочу самолет Цоколаева сделать. Какой краской Тамия лучше покрасить?
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор yf23 14.05.21 11:11

Серебристым, борт Цоколаева, если и был. То летом.
Судя по фото он в зимнем камуфляже сверху и снизу.
Светло-серый, почти белая . А это АII Св. (нитра) весь вокруг, АЭ-9(масляная) для металла  блестящая или МК-7(казеиновая) матовая смываемая. Все имели одинаковый тон.
У меня есть акан МК-7 (7 серии) могу дать "погонять". Покрасишь вернёшь что останется. Уже разбавлена под аэр.
У акана есть АЭ-9 указана светло-серая, но на сайте на фотографии тёмно зелёная.
Либо ближайший микс от Тамия это  36622 Camouflage grey - XF80:2 + XF2:7 до Мк-7 осветлять видимо придётся ещё пороц. на 10.
Это АКАН.
И-16 тип 24 1/48 ICM  20210510
FS36622 низ на Р-40. Фотка конечно мутная. НО думаю общее представление дает.
И-16 тип 24 1/48 ICM  20210511
Сообщи, если краску нужно завезу к Владу.
yf23
yf23

Награды :
И-16 тип 24 1/48 ICM  Oeae10И-16 тип 24 1/48 ICM  Zeze_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10И-16 тип 24 1/48 ICM  Aaie_e10 И-16 тип 24 1/48 ICM  Aaie_e10
И-16 тип 24 1/48 ICM  Aaie_e10

Сообщения : 70
Репутация : 62
Возраст : 48
Откуда : Тюмень

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор ympyt 14.05.21 21:16

Спасибо. Как раз прикупил XF-80, а XF-2 была до этого. Попробую намешать. Ориентир теперь есть. Только вот я думал может все таки сделать низ голубым? На фото четко не пойму, но мне почему то странно что весь самолет окрасили в зимний "бело-серый" цвет.
ympyt
ympyt

Сообщения : 121
Репутация : 33
Возраст : 41
Откуда : с.Ярково

Вернуться к началу Перейти вниз

И-16 тип 24 1/48 ICM  Empty Re: И-16 тип 24 1/48 ICM

Сообщение автор yf23 14.05.21 22:39

На фотках границы разделения не видно. И цвета верха и низа не отличаются. Мк-7 он не яркий белый, а именно очень светлый серый. FS15630. Светлое зимнее небо.
Зайди по ссылке и введи 15630. Отобразится цвет.
http://www.colorserver.net/
